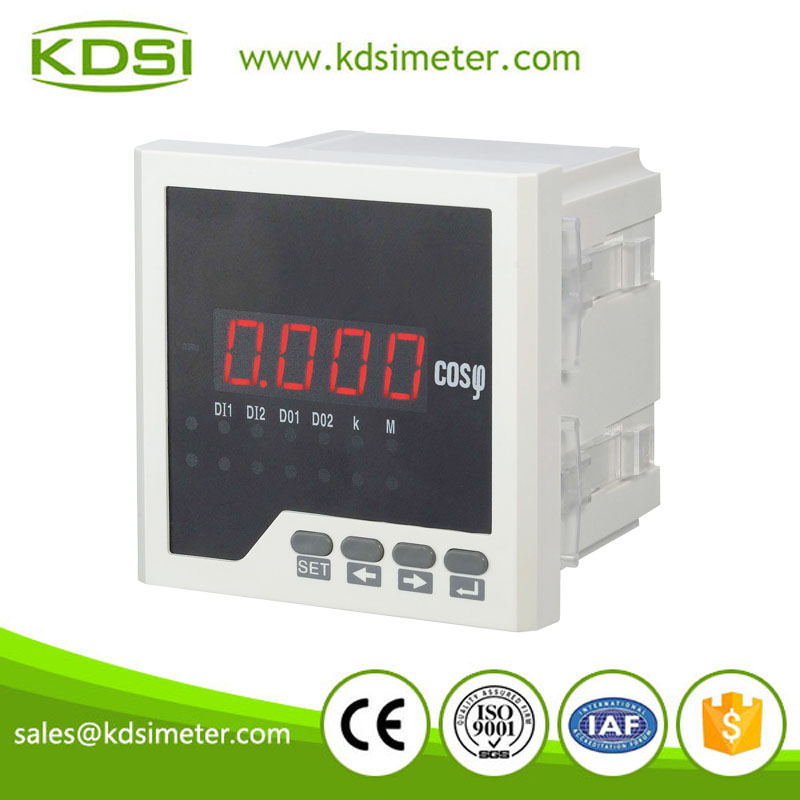

测量数字显仪表 BE96功率因数表

测量三相电网的功率因数

提供数码管显示，本地数据查询

电流、电压变比可编程设置

支持RS-485通讯，Modbus-RTU协议

支持开关量输入、开关量输出、模拟量变送输出

辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V

多种外形选择，满足不同柜体电气回路的要求

测量精度

功率因数                        0.5级

信号输入

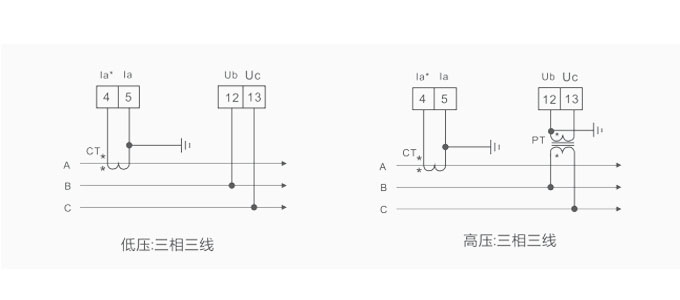

接线方式                        单相、三相三线

额定电压                        AC 57.7V、AC 100V、AC 220V、AC 380V

额定电流                        AC 1A、AC 5A

过负载                          电压：1.2倍(持续)，2倍/1秒(瞬时)

                                     电流：1.2倍(持续)，10倍/5秒(瞬时)

功耗                            电压：<1VA/相，电流：<0.4VA/相

阻抗                            电压：>300kΩ，电流：<20mΩ

频率                            45~65Hz

辅助电源

工作范围                     AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V

功耗                            <4VA

功能模块

通讯接口                  1路RS-485通讯，Modbus-RTU协议

                                   波特率：1200~9600bps，默认2400 bps

开关量输入               支持4路干结点输入

开关量输出               支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A

变送输出                  支持1路模拟量输出：0/4~20mA或0~5/10V

环境

工作温度                      -10℃~+55℃

存储温度                      -25℃~+70℃

相对湿度                      ≤93%，无腐蚀性气体场所

海拔                              ≤2500m

安全

绝缘电阻                  >100MΩ

交流耐压                  AC 2KV

电磁兼容性能

静电放电                         4级

电快速瞬变脉冲群         4级

浪涌(冲击)                       4级

外形尺寸
