数字显示功率因素表BE-96*48 COS

测量三相电网的功率因数
提供数码管显示,本地数据查询
电流、电压变比可编程设置
支持开关量输入、开关量输出、模拟量变送输出
状态:
数量:
  • BE96*48

  • 康的斯KDSI

 *性能特点

测量三相电网的功率因数

提供数码管显示,本地数据查询

电流、电压变比可编程设置

支持RS-485通讯,Modbus-RTU协议

支持开关量输入、开关量输出、模拟量变送输出

辅助电源:AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V

多种外形选择,满足不同柜体电气回路的要求

*技术指标

测量精度

功率因数                        0.5级

信号输入

接线方式                        单相、三相三线

额定电压                        AC 57.7V、AC 100V、AC 220V、AC 380V

额定电流                        AC 1A、AC 5A

过负载                          电压:1.2倍(持续),2倍/1秒(瞬时)

                                     电流:1.2倍(持续),10倍/5秒(瞬时)

功耗                            电压:<1VA/相,电流:<0.4VA/相

阻抗                            电压:>300kΩ,电流:<20mΩ

频率                            45~65Hz

辅助电源

工作范围                     AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V

功耗                            <4VA

功能模块

通讯接口                  1路RS-485通讯,Modbus-RTU协议

                                   波特率:1200~9600bps,默认2400 bps

开关量输入               支持4路干结点输入

开关量输出               支持3路继电器输出,容量:AC 250V/5A,DC 30V/5A

变送输出                  支持1路模拟量输出:0/4~20mA或0~5/10V

环境

工作温度                      -10℃~+55℃

存储温度                      -25℃~+70℃

相对湿度                      ≤93%,无腐蚀性气体场所

海拔                              ≤2500m

安全

绝缘电阻                  >100MΩ

交流耐压                  AC 2KV

电磁兼容性能

静电放电                         4级

电快速瞬变脉冲群         4级

浪涌(冲击)                       4级

外形尺寸

面框尺寸(mm)          120×120;80×80;96×48;96×96;80×80;48×48;120x60;160x80

开孔尺寸(mm)          111×111;76×76;92×45;92×92;68×68;45×45;114x56;152x76

*尺寸图:
BE-96-48 尺寸图

*端子排列图:
 三相三线:
单相功率因数表端子排列图
     单相:
三相功率单子排列图



*信号接线图:
  单相:
频率表
  三相三线:
 三相功率因数表
*实物图:

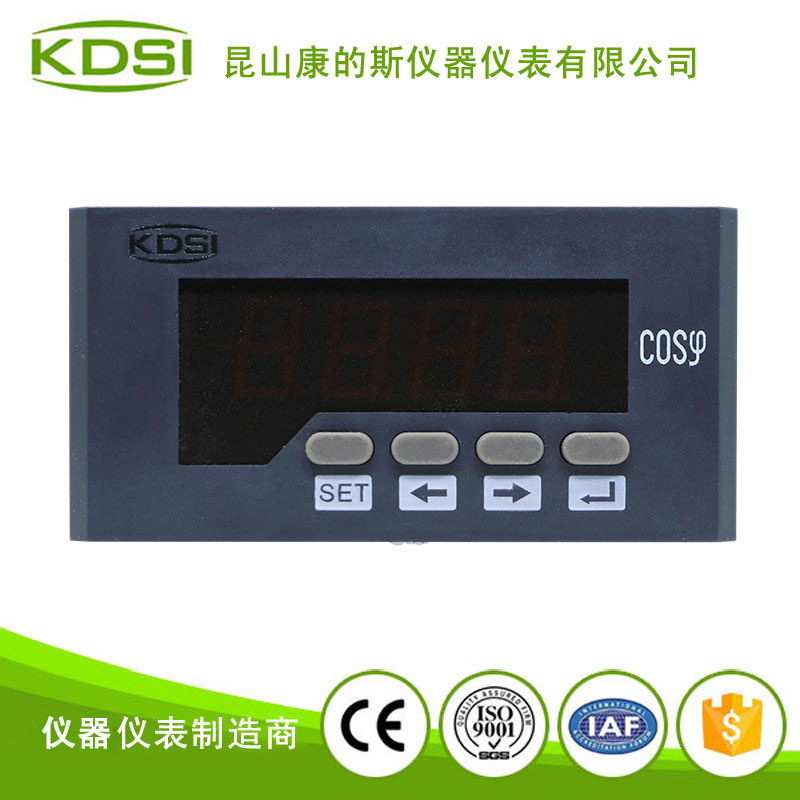

BE-96x48 COS 黑色BE-96x48 COS 黑色-1BE-96x48 COS 黑色-2
