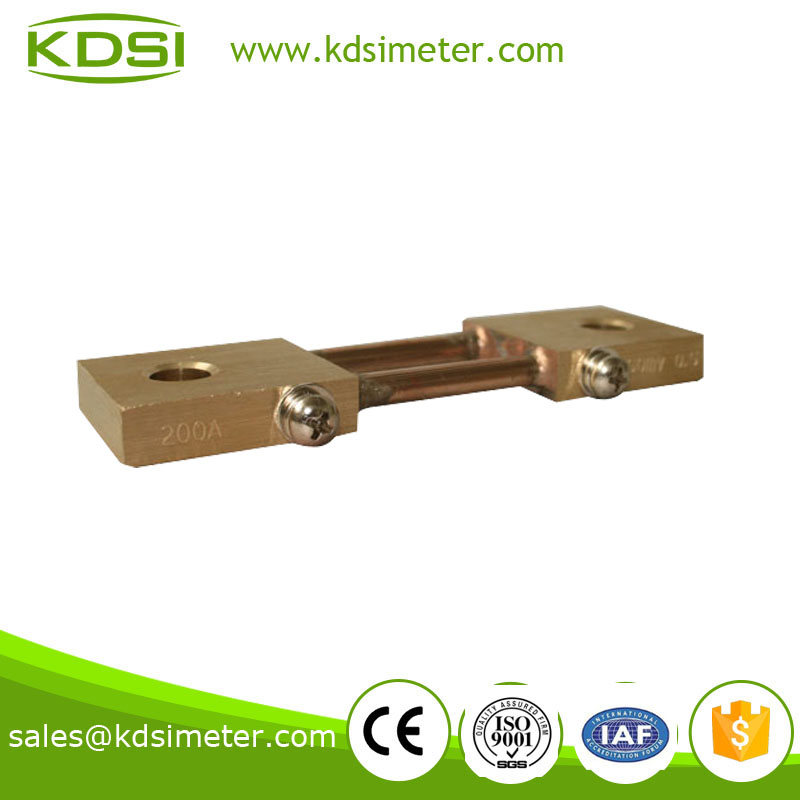

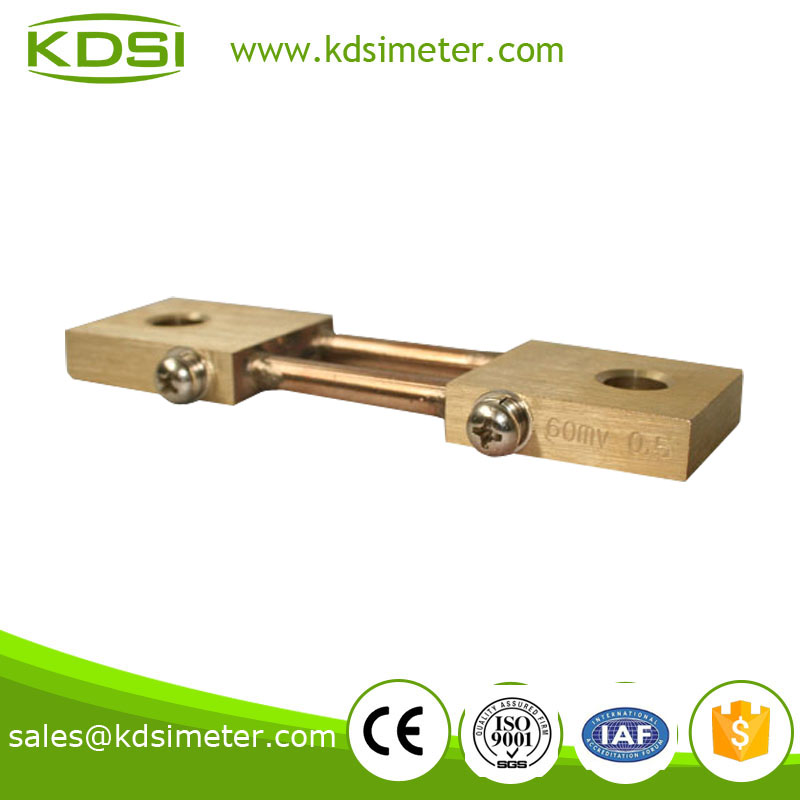

锰铜分流器 BE-200A

KDSI康的斯分流器主要有锰铜片和两端铜块焊接而成,分流器两端的接头上有一组接线螺丝,一组固定螺丝孔,起到安装固定的作用.可根据客人要求定制.
1.精确度等级:0.2级、0.5级、1级。
2.额定一次电流1A~15000A。
3.额定二次电压:45mV、50 mV、60 mV、75 mV、100 mV。
4.环境温度影响:环境温度(与参比温度)每变化10C,分流器输出的变化量不超过标称值的0.25%。
采用6J8锰铜和接头黄铜制成,温飘小,电流稳定
状态:
数量:
  • 康的斯KDSI

锰铜分流器 BE-200A

 1.1 产品描述

*主要技术参数:

  1. 准确等级:可根据客人需要定制0.5级.0.2级

  2. 环境条件:-40~+60度,相对湿度95%(35℃)

  3. 电压降:50mV/60mV/75mV/100mV/150 mV

  4. 负载下发热:温升变化趋稳定电流 50A 以下不超过 80℃。 额定电流 50A 以上不超过 120℃。



*主要部件材质

  1. 锰铜片使用6J8型锰铜, 性能稳定

  2. 接头黄铜为H59-1型, ,长期使用电流及温度无变化.不生锈

  3. 绝缘底座,采用胶木粉高温定型,牢固,不易变形,耐高温.(可不附座)



*分流器型号表示规则:



                    BE  -  200A    60mV   0.5



                 (型号)(电流)(压降)(精度)



*生产流程:

  1. 根据客人要求尺寸下料,铜块及锰铜片,并进行初步处理

  2. 焊接技术,无假焊现象

  3. 根据客人精度及温漂等要求对产品进行恒温处理,时间为24h,72h,120h不等

  4. 根据产品参数进行测试, 采用1.QT36型直流两用电桥 2. AC15 型直流复射式检流计.依据

  5. 检测结束,进行抛光及电镀处理
