锰铜电流分流器 BE-50mV 25A附绝缘座

KDSI康的斯分流器主要有锰铜片和两端铜块焊接而成,分流器两端的接头上有一组接线螺丝,一组固定螺丝孔,起到安装固定的作用.可根据客人要求定制.全部产品安装出口级标准制作
1.精确度等级:0.2级、0.5级、1级。
2.额定一次电流1A~15000A
3.额定二次电压:45mV、50 mV、60 mV、75 mV、100 mV。
4.环境温度影响:环境温度(与参比温度)每变化10C,分流器输出的变化量不超过标称值的0.25%。
采用优质6J8锰铜和接头黄铜制成,工艺先进,温飘小,电流稳定
状态:
数量:
  • 康的斯KDSI

锰铜电流分流器 BE-50mV 25A附绝缘座

1.1 产品描述

*主要技术参数:

  1. 准确等级:可根据客人需要定制0.5级.0.2级

  2. 环境条件:-40~+60度,相对湿度95%(35℃)

  3. 电压降:50mV/60mV/75mV/100mV/150 mV

  4. 负载下发热:温升变化趋稳定电流 50A 以下不超过 80℃。 额定电流 50A 以上不超过 120℃。



*主要部件材质

  1. 锰铜片使用6J8型锰铜, 性能稳定

  2. 接头黄铜为H59-1型, ,长期使用电流及温度无变化.不生锈

  3. 绝缘底座,采用全新料胶木粉高温定型,牢固,不易变形,耐高温.(可不附座)



*分流器型号表示规则:



                    BE  -  200A    60mV   0.5



                 (型号)(电流)(压降)(精度)



*生产流程:

  1. 根据客人要求尺寸下料,铜块及锰铜片,并进行初步处理

  2. 焊接,无假焊现象

  3. 根据客人精度及温漂等要求对产品进行恒温处理,时间为24h,72h,120h不等

  4. 根据产品参数进行测试, 采用1.QT36型直流两用电桥 2. AC15 型直流复射式检流计.依据

  5. 检测结束,进行抛光及电镀处理

  6. 整体完成后,对产品进行复检,及外观检测

  7. 全部检测完成后,由质保人员签字,产品可包装



*知识普及



  分流器是测量直流电流用的;
  分流器实际就是一个阻值很小的电阻,当有电流通过时,产生压降,供直流电流表  显示;
  直流电流表实际是电压表,满度值75mV;
  直流电流表和分流器是配套使用的;
  比如:100A电流表配套的分流器阻值为0.00075欧;
  即100A*0.00075欧=75mV;
  50A电流表配套的分流器阻值为0.0015欧;
  50A*0.0015欧=75mV。

1.2 尺寸图

10-150A

1.3 实物图

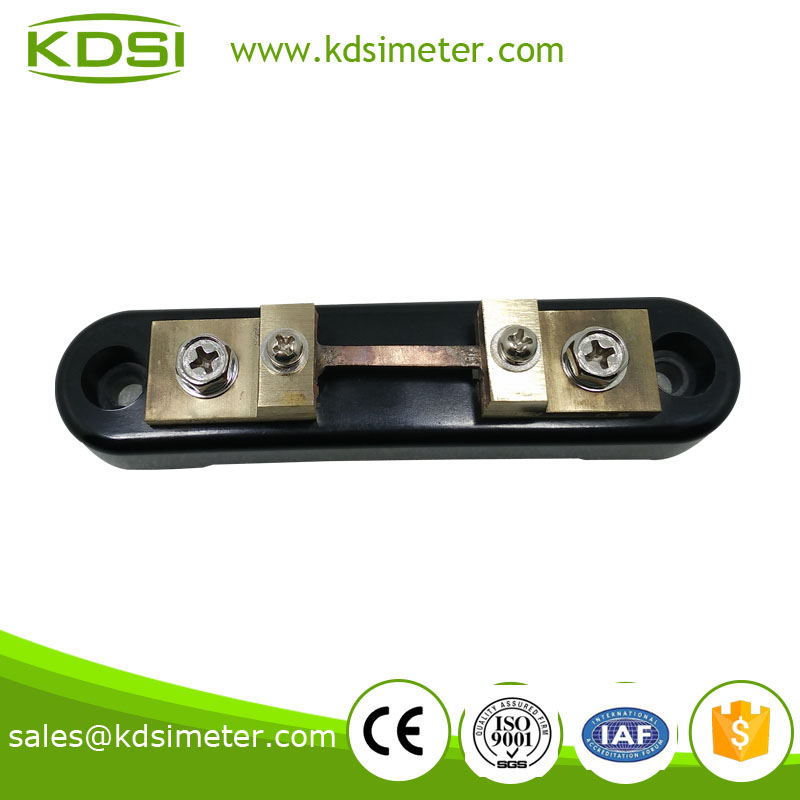

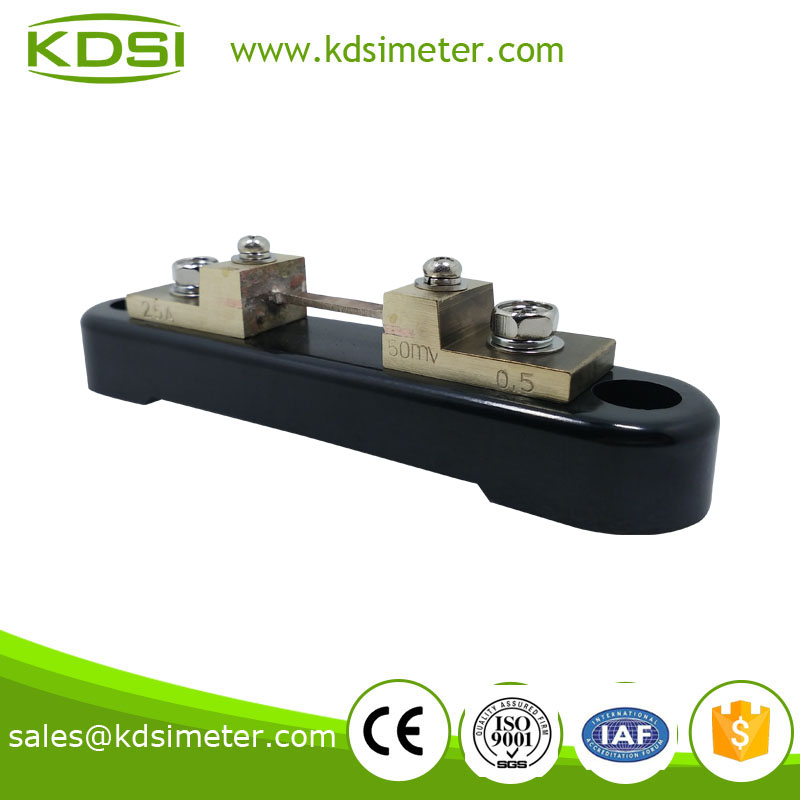

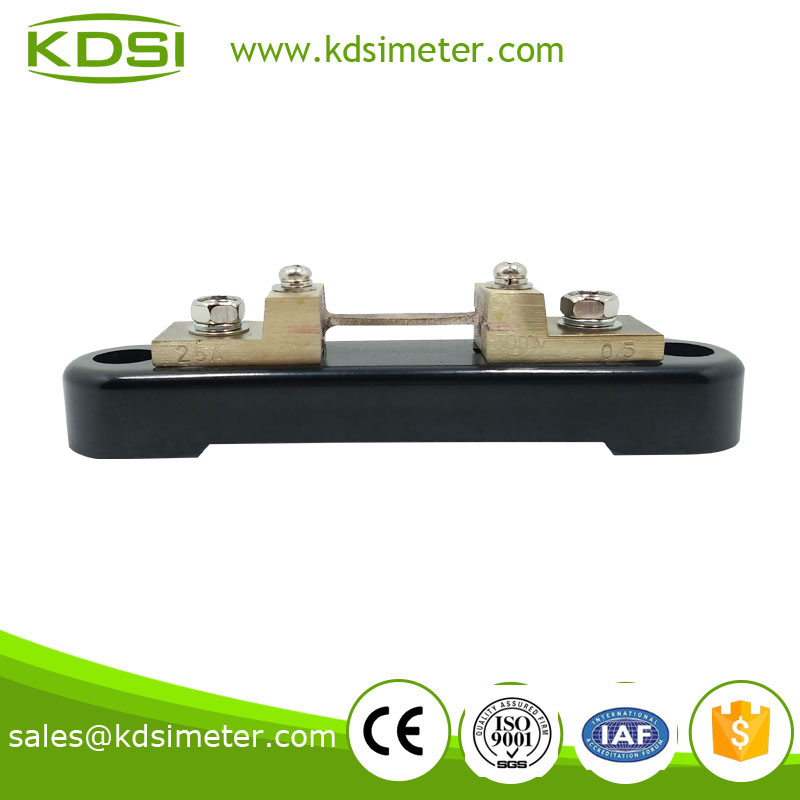

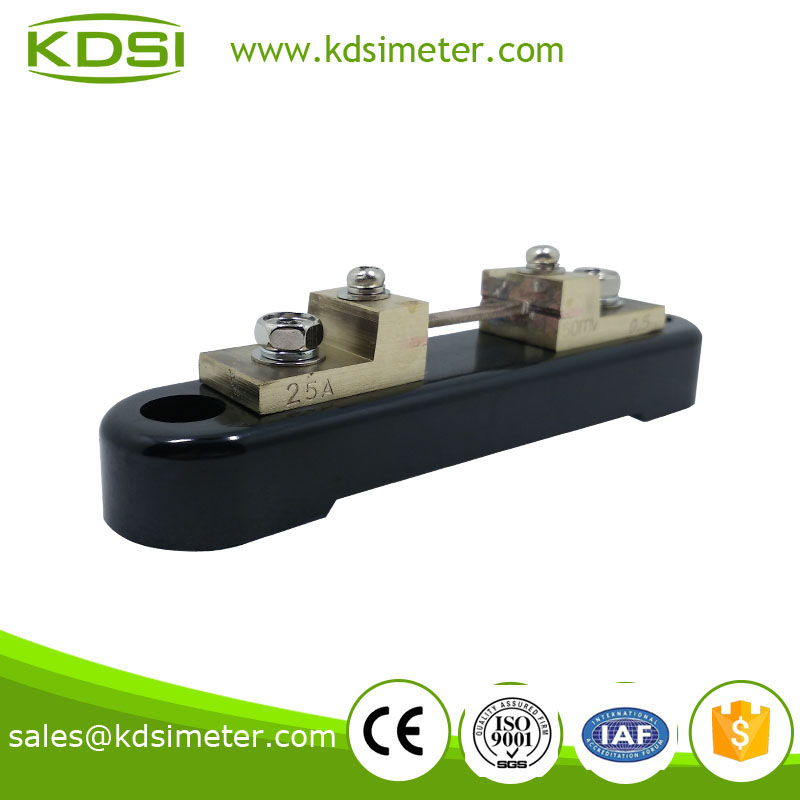

BE-60mV 25ABE-60mV 25A-1BE-60mV 25A-2BE-60mV 25A-3

1.4 产品应用






产品广泛用于机械制造业和各种电器设备的生产和装配

应用范围: 高低压电柜/ 船舶/塑料机械/超声波仪器设备/清洁设备/机床/大型焊机/精密机械



1.5 产品包装






加厚包装纸箱,泡袋,  减小了潮湿,  浸水,  ,冲等运输中的风险

1.6 仓储 7.jpg

 整齐的仓库,清洁的工作环境



4.  生产线实拍

每一道工序都有严格的操作规范及生产流程

专业的操作人员,为您奉献不一样的工业品
2.1、产品测试报告

国家电工仪器仪表质量监督检验中心检测报告
检测产品:KDSI 电表                           昆山康的斯仪器仪表有限公司
序号 实验项目 允许值 实际值 实验结论
1 外观检查 OK OK 符合要求
2 绝缘电阻 OK OK 符合要求
3 电压试验 OK OK 符合要求
4 响应时间 4 s 1.5 s 符合要求
5 基本误差试验 ±1.5 ±0.5 符合要求
6 升降变差试验 ±1.5 ±0.6 符合要求
7 偏离零位试验 ±0.75 0 符合要求
8 过冲试验 ±20 0 符合要求
9 自热试验 ±1.5 ±0.1 符合要求
10 交流被测量畸变一起的改变量实验 ±1.5 ±0.2 符合要求
11 位置引起的该变量实验 ±0.75 ±0.2 符合要求
12 交流被测量频率引起的改变量试验 ±1.5 ±0.3 符合要求
13 外磁场引起的该变量实验 ±6 ±0.2 符合要求
14 环境温度引起的改变量实验 ±1.5 ±0.2 符合要求
15 铁磁支架引起的改变量实验 ±1.5 ±0.5 符合要求
16 短时过负载实验 ±1.5 ±0.5 符合要求
17 连续过负载实验 ±1.5 ±0.5 符合要求
18 振动与冲击实验 ±1.5 ±0.3 符合要求
19 温度极限值实验 ±1.5 ±0.2 符合要求
20 湿度引起的该变量实验 ±1.5 ±0.2 符合要求

2.2、 我们的检测设备

进口的检测设备, 定期的第三方校验

保证产品的精度符合要求



5. 我们的客户



客户就是我们的朋友

客户的要求就是朋友的嘱托

我们专业的技术,对品质惟精惟一的要求

是您值得信赖的保证

3.  运输方式


我们长期合作的快递公司:  申通快递  顺丰快递  德邦快递  德邦物流  新邦物流

我们会根据路程的远近,货物的多少为您选择合适的快递及物流公司

让您的货物安全,快速的到达您的手中
