设备控制柜指针式电表BE-80 DC30V

指针式交流电压表用于测量交流电流指示真有效值可根据测量范围的大小定制直接式或接互感器根据输入电表的电流值不同,改变指针的指示刻度

状态：

数量：



询价加入询价篮

型号：
BE-80
产品品牌：
康的斯KDSI

方形直流显示伏特表BE-80 DC30V

1.1 产品描述

结构材料组成:

ABS 黑框和白中套, PC加纤底座，玻璃表面

指针:

仪表指针为铝合金制成，可根据客户要求定制黑色、红色、白色等指针。
可增加设定指针，指示设定值

抗静电处理:

所有仪表均经过抗静电处理。

阻尼与过冲:

阻尼和过冲，可按客户要求定制。通常，当指针设定在满刻度2/3的位置时，过冲不超过 percent 15.

精度等级:

Class1.5

工作温度:

-20~+50摄氏度

安装位置:

除非另有规定，通常仪表是在垂直位置安装。其它位置如：水平/倾斜安装可根据客户要求定制。
相应的准确度等级仅对规定的安装位置有效。

外附分流器压降规格:

直流电流表外附分流器电压降规格有150mV, 100mV,75mV,60mV, 50mV等。
仪表与分流器连接的导线电阻要求在15-25mΩ之间。

型号		BE-96	BE-72	BE-80	BE-48
外观尺寸	mm	*9696**	*7272**	*8080**	*4848**
开孔尺寸	mm	*9191**	*6868**	*7676**	*4545**
AC A交流电流表
电流范围	mA	50mA 100mA 150mA 200mA 400mA 500mA 600mA 800mA
电流范围	A	1A 5A 10A 15A 20A 25A 30A 40A 50A 60A
配电流互感器	X/1A	10/1A 15/1A 20/1A 30/1A 40/1A 50/1A 60/1A 75/1A 100/1A 150/1A 200/1A 250/1A 300/1A 400/1A 500/1A 600/1A 800/1A 1000/1A 1200/1A 1500/1A 1600/1A 2000/1A 2500/1A 3000/1A 更多规格可根据要求定制
配电流互感器	X/5A	10/5A 15/5A 20/5A 30/5A 40/5A 50/5A 60/5A 75/5A 100/5A 150/5A 200/5A 250/5A 300/5A 400/5A 500/5A 600/5A 800/5A 1000/5A 1200/5A 1500/5A 1600/5A 2000/5A 2500/5A 3000/5A 更多规格可根据要求定制
以上规格常规为1倍(无过载),可定制1.5倍,2倍,3倍,5倍,6倍等电流过载
AC V交流电压表
电压范围	V	10V 25V 40V 60V 100V 150V 250V 300V 450V 500V 600V
电压范围	KV	经电压互感器接入PT /100V /110V **/120V

DC A直流电流表
电流范围	uA	50uA 100uA 150uA 250uA 800uA
	mA	4-20mA 1mA 10mA 500mA 800mA
	A	1A 2A 3A 4A 5A 10A 15A 20A 25A 30A 40A 50A
配外附分流器	50mV 60mV 75mV	10A 15A 20A 30A 40A 50A 60A 100A 150A 200A 250A 300A 400A 500A 600A 800A 1000A 1500A 2000A 2500A 3000A
DC V直流电压表
电压范围	V	0.5V 1V 10V 25V 50V 100V 250V 500V 600V
频率表
指针式频率表用于测量范围在45-65HZ的频率精度1.5 电压允许波动范围:+-20% 测量范围:45-65HZ
指针频率表	型号		频率范围	电压
指针式	BE-96 BE-80 BE-72 BE-48		45-55Hz 45-65Hz 55-65Hz	100V,220V,380V,400V,440V
振荡式	BE-96 BE-80 BE-72		45-55Hz 47-53Hz	100V,220V,380V,440V
功率因素表
指针式功率因素表内置或外附功率因素转换器组成.测量单相电路或三相三线平衡负载电路的功率因素(cos￠).功率因素转换器测定电流和相关电压之间的相位角余弦,动圈装置显示功率因素cos￠
功率因素表	型号		规格	电压/电流
	BE-96 BE-80 BE-72		0.5lead-1.0-0.5lag	110V 220V 380V 415V, 1A 5A

1.2 尺寸图

1.3 实物图

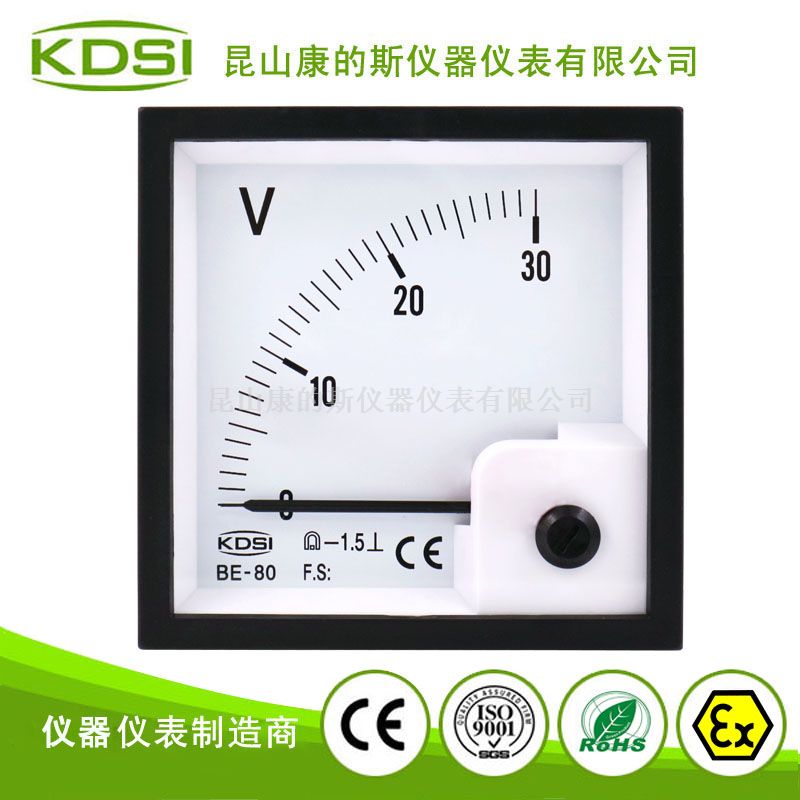

指针式直流电压表BE-80 DC30V 指针式直流电压表BE-80 DC30V-1 指针式直流电压表BE-80 DC30V-2 BE-80 背面无盖 BE-80 背面有盖

1.4 产品应用

产品广泛用于机械制造业和各种电器设备的生产和装配

应用范围: 高低压电柜/ 船舶/塑料机械/超声波仪器设备/清洁设备/机床/大型焊机/机械

1.5 产品包装

加厚的包装纸箱，气泡袋, 减小了潮湿, 浸水, 挤压，冲击等运输中的风险。

1.6 仓储

整齐的仓库,清洁的工作环境

上一条:

下一条:

IP65防水防尘指针交流电压表BE-72 AC450V

指针式温度表BE-72 DC10V 150℃ 直流电压表电气柜设备用表

指针式负载表TE-41 DC10V 100百分比表

圆形指针式直流电压表BO-65 DC25V 40/65V

指针式转速表LS-110 DC10V18000rpm1.0级

指针式直流电压表BE-96 DC4-20mA30kV

KDSI配电柜用表指针式直流电流表BE-96 DC+-10V+-200A

指针式正负电压测量电表BE-96 DC+-10V+-800V

指针式正负电流测量仪表BE-96 DC+-10V+-10kA 直流电流表

指针式直流电压表LS-80 AC600V 400/110V

指针式正负直流电压表BE-72 DC+-1000V

指针式直流电压表LS-80 DC+-3000mV

指针式正负直流电压测量仪表BP-45 DC+-3V

指针式直流电压测量电表BP-60N DC32V

槽型开孔指针电压表BP-15 AC300V

指针式槽型开孔正负电压表BP-15 DC+-150V

指针式交流电压测量表BP-60N AC500V

指针式直流电压表BE-96W DC5mA 1500V

指针式广角转速表BE-96W DC10V 1200rpm

指针式直流电表BP-60N DC24V 100百分比负载表

国家电工仪器仪表质量监督检验中心检测报告
检测产品：KDSI 电表昆山康的斯仪器仪表有限公司
序号	实验项目	允许值	实际值	实验结论
1	外观检查	OK	OK	符合要求
2	绝缘电阻	OK	OK	符合要求
3	电压试验	OK	OK	符合要求
4	响应时间	4 s	1.5 s	符合要求
5	基本误差试验	±1.5	±0.5	符合要求
6	升降变差试验	±1.5	±0.6	符合要求
7	偏离零位试验	±0.75	0	符合要求
8	过冲试验	±20	0	符合要求
9	自热试验	±1.5	±0.1	符合要求
10	交流被测量畸变一起的改变量实验	±1.5	±0.2	符合要求
11	位置引起的该变量实验	±0.75	±0.2	符合要求
12	交流被测量频率引起的改变量试验	±1.5	±0.3	符合要求
13	外磁场引起的该变量实验	±6	±0.2	符合要求
14	环境温度引起的改变量实验	±1.5	±0.2	符合要求
15	铁磁支架引起的改变量实验	±1.5	±0.5	符合要求
16	短时过负载实验	±1.5	±0.5	符合要求
17	连续过负载实验	±1.5	±0.5	符合要求
18	振动与冲击实验	±1.5	±0.3	符合要求
19	温度极限值实验	±1.5	±0.2	符合要求
20	湿度引起的该变量实验	±1.5	±0.2	符合要求

国家电工仪器仪表质量监督检验中心检测报告
检测产品：KDSI 电表昆山康的斯仪器仪表有限公司
序号	实验项目	允许值	实际值	实验结论
1	外观检查	OK	OK	符合要求
2	绝缘电阻	OK	OK	符合要求
3	电压试验	OK	OK	符合要求
4	响应时间	4 s	1.5 s	符合要求
5	基本误差试验	±1.5	±0.5	符合要求
6	升降变差试验	±1.5	±0.6	符合要求
7	偏离零位试验	±0.75	0	符合要求
8	过冲试验	±20	0	符合要求
9	自热试验	±1.5	±0.1	符合要求
10	交流被测量畸变一起的改变量实验	±1.5	±0.2	符合要求
11	位置引起的该变量实验	±0.75	±0.2	符合要求
12	交流被测量频率引起的改变量试验	±1.5	±0.3	符合要求
13	外磁场引起的该变量实验	±6	±0.2	符合要求
14	环境温度引起的改变量实验	±1.5	±0.2	符合要求
15	铁磁支架引起的改变量实验	±1.5	±0.5	符合要求
16	短时过负载实验	±1.5	±0.5	符合要求
17	连续过负载实验	±1.5	±0.5	符合要求
18	振动与冲击实验	±1.5	±0.3	符合要求
19	温度极限值实验	±1.5	±0.2	符合要求
20	湿度引起的该变量实验	±1.5	±0.2	符合要求
