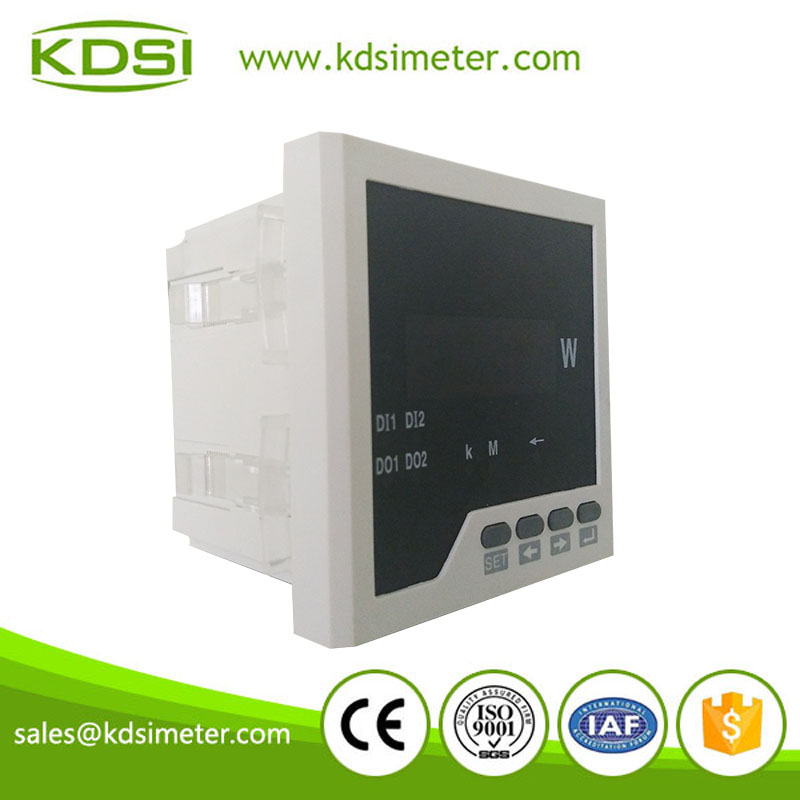

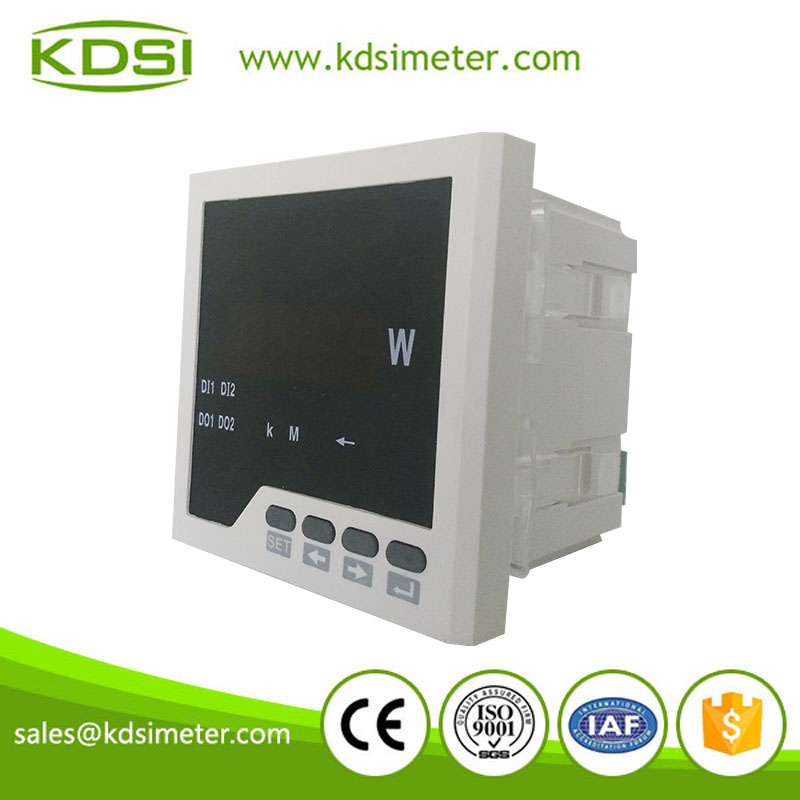

96*96三相有功功率表 四位有功功率表 数字式显示仪表

 测量三相电网的有功功率，无功功率，视在功率

   提供数码管显示，本地数据查询

   电流，电压变比可编程设置

   支持RS-485通讯，Modbus-RTU协议

   支持开关量输入.开关量输出，模拟量变送输出

   辅助电源:AC\DC 80V-270V,AC220V,AC380V,AC100V,DC48V,DC24V

   多种外形选择，满足不同柜体电气回路的要求

  测量精度：有功功率       0.5级

              无功功率       0.5级

              视在功率       0.5级

信号输入

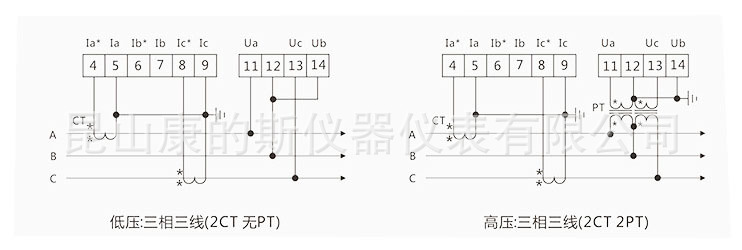

接线方式                     三相四线、三相三线

额定电压                     AC 57.7A、AC100V、AC220V、AC380V

额定电流                     AC1A, AC5A

过负载                       电压：1.2倍（持续），2倍\1秒（即时）

                                电流：1.2倍（持续），10倍\5秒（即时）

功耗                          电压<1VA\相     电流<0.4VA\相

阻抗                          电压>300千欧    电流<20m欧

频率                           45~65Hz

辅助电源

工作范围                    AC\DC 80V-270V,AC220V,AC380V,AC100V，DC48V,DC24V

功耗                          <4VA

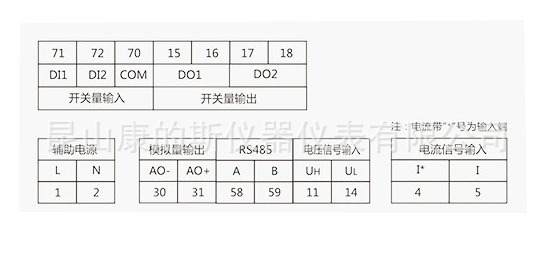

功能模块

通讯接口                    1路RS-485通讯，Modbus-RTU协议

                                波特率：1200~9600bps，默认2400 bps

开关量输入                 支持4路干结点输入

开关量输出                 支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A

变送输出                    支持3路模拟量输出：0/4~20mA或0~5/10V

环境

工作温度                    -10℃~+55℃

存储温度                    -25℃~+70℃

相对湿度                    ≤93%，无腐蚀性气体场所

海拔                            ≤2500m

安全

绝缘电阻              >100MΩ

交流耐压              AC 2KV

电磁兼容性能

静电放电                            4级

电快速瞬变脉冲群            4级

浪涌(冲击)                     4级

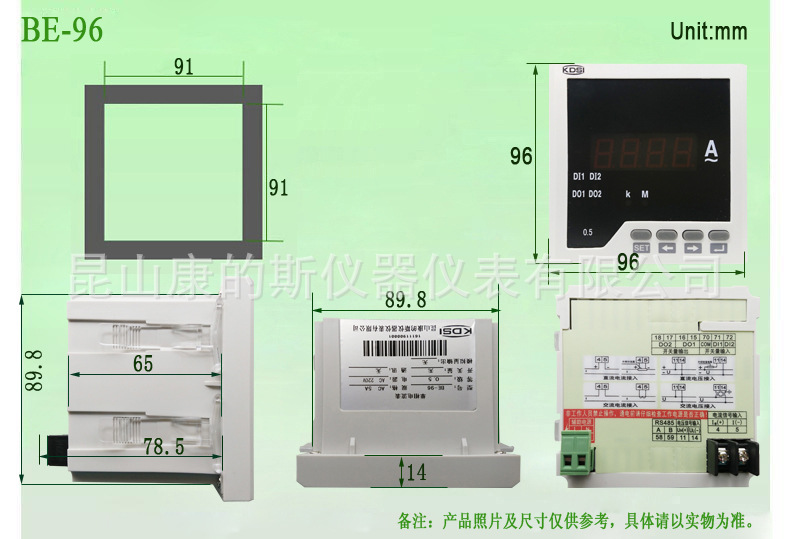

外形尺寸

面框尺寸(mm)                        120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80

开孔尺寸(mm)                        111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
