当前所在位置: 首页 » 产品展示 » 互感器 » 方孔型电流互感器 BE-120IICT 1500/5A--6000/5A
分享到:

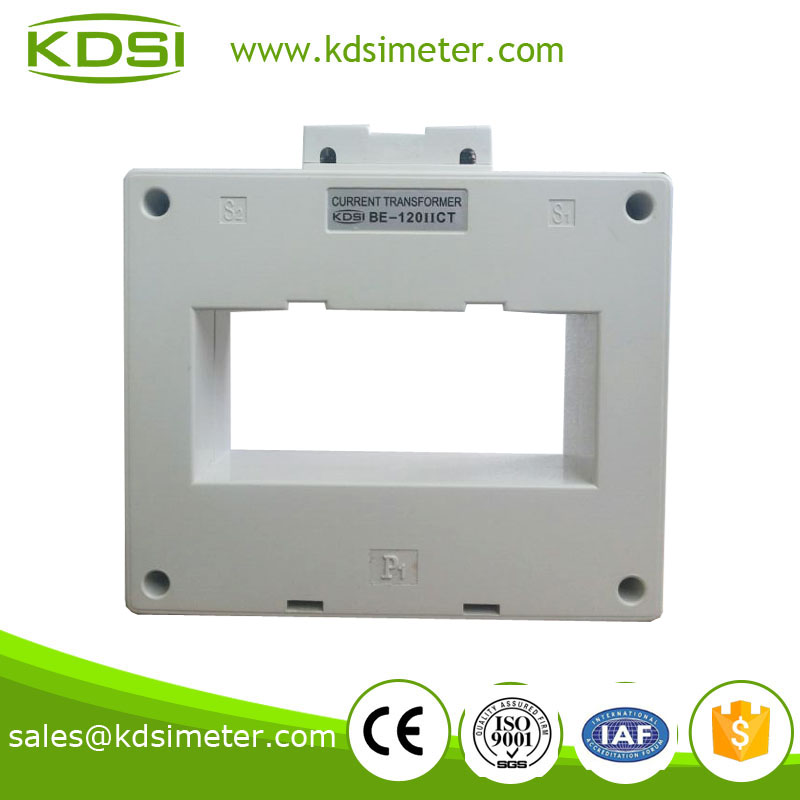

方孔型电流互感器 BE-120IICT 1500/5A--6000/5A

康的斯KDSI BE-IICT 型互感器为穿心母线型电流互感器,
采用阻燃塑料作为互感器的绝缘外壳,全封闭结构.
铁芯采用取向冷轧硅钢带卷绕而成,
二次导线采用高强度电磁漆包线,
线径严格按照经济电流密度选定,升温更少
可靠的检测设备,符合质量标准
产品系列全,规格多,适用面广

数量:
  • 康的斯KDSI


1.1 产品描述


      康的斯/KDSI BE-IICT型互感器为穿心母线型电流互感器,

      采用阻燃塑料作为互感器的绝缘外壳,全封闭结构.

      铁芯采用取向冷轧硅钢带卷绕而成,

      二次导线采用高强度电磁漆包线,

      线径严格按照经济电流密度选定,升温更少

      可靠的检测设备,符合质量标准

      产品系列全,规格多,适用面广


* 使用范围


        主要用于户内,供额定电压为0.6kV及以下,额定频率为50/60Hz的交流电路中       作为电流、电能测量或继电保护用。产品为塑壳式电流互感器,广泛应用于成套柜         体中,底板固定安装方法,适合各个方向安装



* 标准


    1.国家标准GB1208-2006

    2.国际标准IEC60044-1(2003)



 * 技术指标

  1. 计量CT一次电流5-2000A,二次电流5A,1A

  2. 额定工作电压: AC0.6KV

  3. 额定频率:50-60HZ

  4. 精度等级:1.0/0.5

  5. 环境温度:-30℃-70℃

  6. 海拔高度≤1000米

  7. 主要应用于户内

 * 选型说明

  1. 根据一次电流及母线截面等参数选择对应的规格产品.

  2. 工作电流长期不超过1.1倍额定值,允许在1.2倍额定值时短时使用,时间不超过1h;

  3. 根据被测电流大小,选定额定电流比,一般选用比被测电流大2/3左右的额定电流;

  4. 产品极性表示为:一次接线标志P1、P2,相应二次接线标志S1、S2;S1表示P1的同名端,S2表示P2的同名端;

  5. 测量仪表接于S1、S2端上,此时所接回路的总负荷不应超过互感器的额定负荷,当安装仪表位置与电流互感器相距甚远或回路负载较大时,应优先选用二次电流为1A的规格;

  6. 注意根据母线的截面直径和根数,选用相匹配穿心孔直径的互感器。

* 固定方式:

  1. 安装底板固定安装

 * 型号定义:

     BE-120IICT 1500-6000/5A  1.0/0.5级

     BE:系列号

     120IICT:方形

     1500-6000/5A:电流参数

     1.0/0.5:精度


 * 内孔与电流比对照表


型号 内孔(mm) 穿心匝数 额定电流比 容量 (VA ) 额定电压 额定频率 精度
BE-40IICT 43*32 1匝 200/5A-800/5A 2.5-10 600V 50/60HZ 1.0/0.5
BE-60IICT 62*32 1匝 400/5A-2000/5A 5-20 600V 50/60HZ 1.0/0.5
BE-80IICT 82*32 1匝 600/5A-2500/5A 5-20 600V 50/60HZ 1.0/0.5
BE-100IICT 102*32 1匝 750/5A-4000/5A 15-20 600V 50/60HZ 1.0/0.5
BE-120IICT 122*52 1匝 1500/5A-6000/5A 15-20 600V 50/60HZ 1.0/0.5
BE-150IICT 152*52 1匝 1500/5A-5000/5A 15-20 600V 50/60HZ 1.0/0.5


1.2 尺寸图


1.3 实物图




*同款各型号展示



1.4 产品应用






产品广泛用于机械制造业和各种电器设备的生产和装配

应用范围: 高低压电柜/ 船舶/塑料机械/超声波仪器设备/清洁设备/机床/大型焊机/机械



1.5 产品包装






加厚包装纸箱,泡袋,  减小了潮湿,  浸水,  ,冲等运输中的风险

1.6 仓储 7.jpg

 整齐的仓库,清洁的工作环境


4.  生产线实拍


每一道工序都有严格的操作规范及生产流程


2.1、产品测试报告

国家电工仪器仪表质量监督检验中心检测报告
检测产品:KDSI 电表                           昆山康的斯仪器仪表有限公司
序号 实验项目 允许值 实际值 实验结论
1 外观检查 OK OK 符合要求
2 绝缘电阻 OK OK 符合要求
3 电压试验 OK OK 符合要求
4 响应时间 4 s 1.5 s 符合要求
5 基本误差试验 ±1.5 ±0.5 符合要求
6 升降变差试验 ±1.5 ±0.6 符合要求
7 偏离零位试验 ±0.75 0 符合要求
8 过冲试验 ±20 0 符合要求
9 自热试验 ±1.5 ±0.1 符合要求
10 交流被测量畸变一起的改变量实验 ±1.5 ±0.2 符合要求
11 位置引起的该变量实验 ±0.75 ±0.2 符合要求
12 交流被测量频率引起的改变量试验 ±1.5 ±0.3 符合要求
13 外磁场引起的该变量实验 ±6 ±0.2 符合要求
14 环境温度引起的改变量实验 ±1.5 ±0.2 符合要求
15 铁磁支架引起的改变量实验 ±1.5 ±0.5 符合要求
16 短时过负载实验 ±1.5 ±0.5 符合要求
17 连续过负载实验 ±1.5 ±0.5 符合要求
18 振动与冲击实验 ±1.5 ±0.3 符合要求
19 温度极限值实验 ±1.5 ±0.2 符合要求
20 湿度引起的该变量实验 ±1.5 ±0.2 符合要求

2.2、 我们的检测设备

进口的检测设备, 定期的第三方校验

保证产品的精度符合要求
