你知道电压表和电流表的接法有哪些吗?

浏览数量:14     作者:本站编辑     发布时间: 2021-07-20      来源:本站

    电压表和电流表分为直流和交流两种;无论直流或交流电压表,电压表不能串联在线路中,它只能够并联,并且电压值需要达到被测电压值。

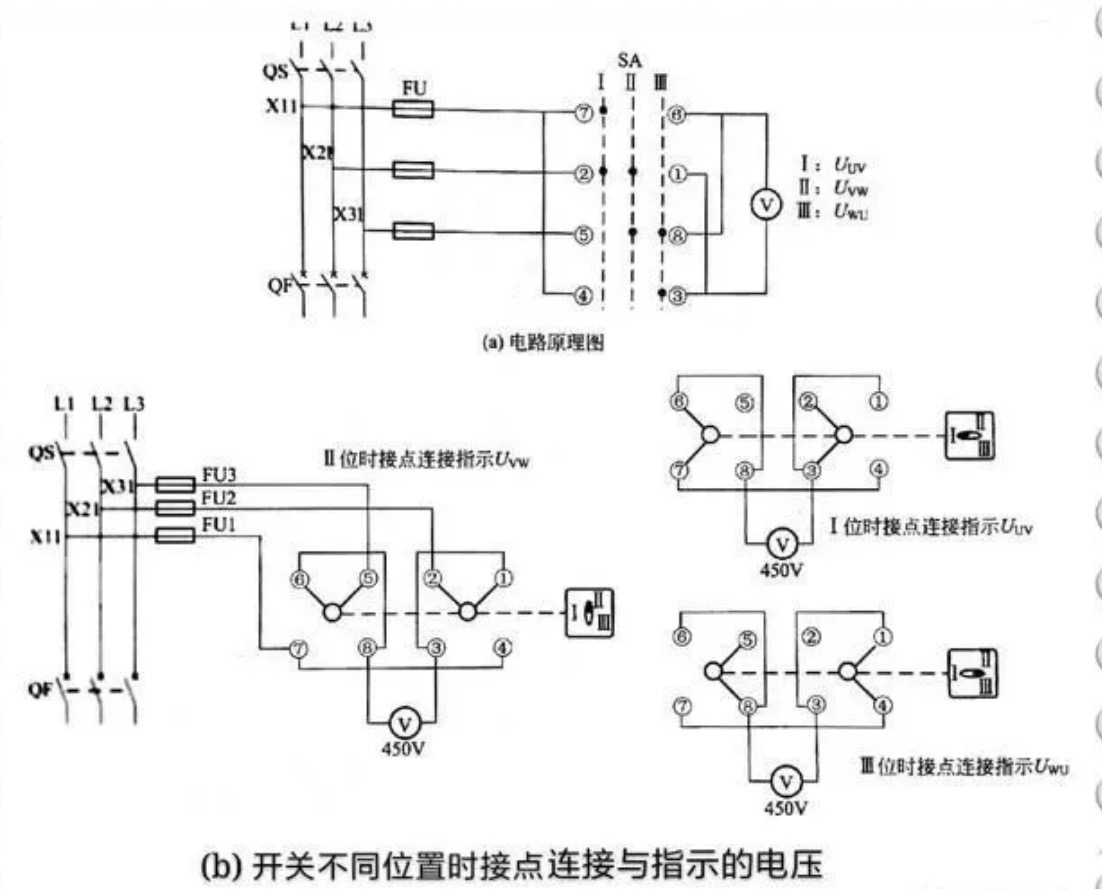

    电流表无论是直流或交流表,只能够串联在线路中进行测量,直读式电流表串联时必须考虑线路中的最大电流值;另外在交流线路中,为了测量大电流,则需要配置电流互感器来进行测量大电流。下图为三相交流电线路中的利用电压转换开关测量线电压的图。

    电流表连接

    交流电路中测量电压,相电压是接一根相线和一根零线即可;线电压测量则是接两根相线。为了防止电压表出现故障,线路中必须安装熔断器FU,一般它的熔断丝的额定电流为2~4A即可。因为测量的是线电压,故电压表量程为450V为宜,电压转换开关LW2。

    电流表串联在线路中,表示电流表内阻非常小,所以绝对不允许通过任何用电器而直接把它并联接在电源两极,这样会造成短路而烧毁电流表。下图所示为直入式交流电流表的接线图。

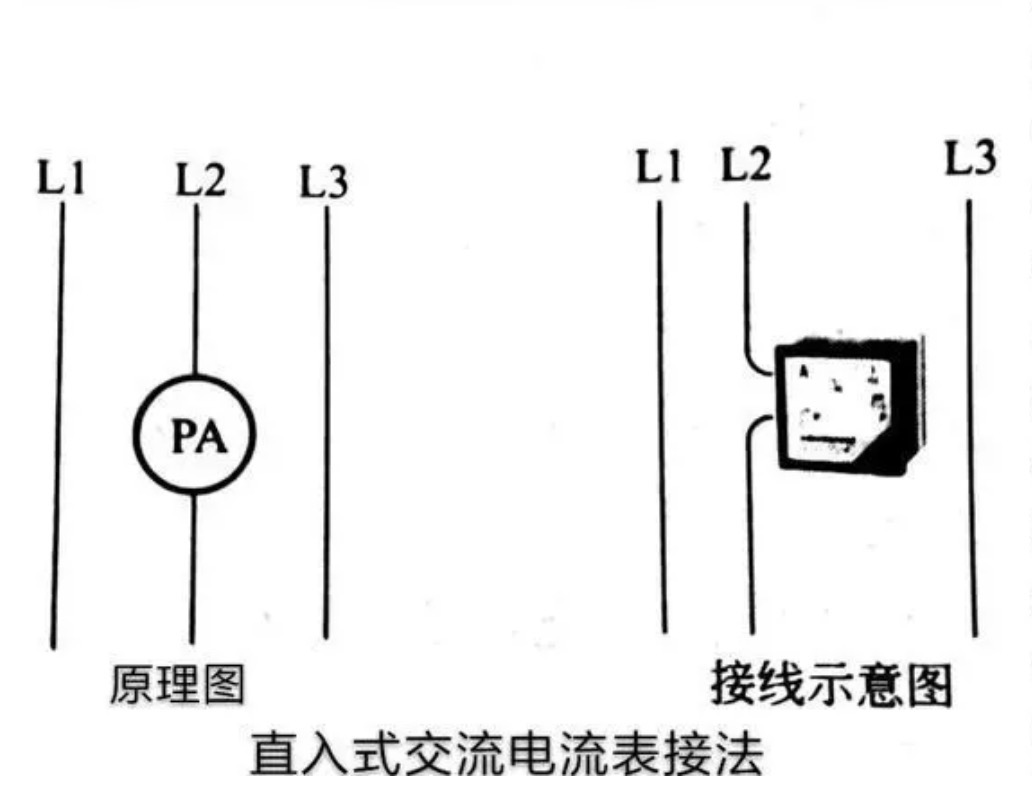

    直入式交流电流表接法

    这种直入式电流表,串联在线路中,直接读取线路中的电流值,但是它的测量范围有限制,对于交流电路中的电流比较大的测量,都是通过电流互感器进行转换,再配置0~5A电流表进行测量(虽然电流范围小,但是它的刻度线上的真正指示实际上可以配置的很大)。见下图所示。

    一只电流互感器和一只电流表的测量接线图

    上图为一只电流互感器和一只电流表的测量接线图。对于三相负载平衡的电路,可以采用此方法。下图为两只电流互感器和三只电流表配合测量三相电流的接线图。

    两只电流互感器和三只电流表配合测量三相电流的接线图

    另外在要求有计量装置时,利用这种电路,可以将电能表的三组电流线圈,分别串联在电流表线路中,即可方便测量出线路中的实际使用的电量。
